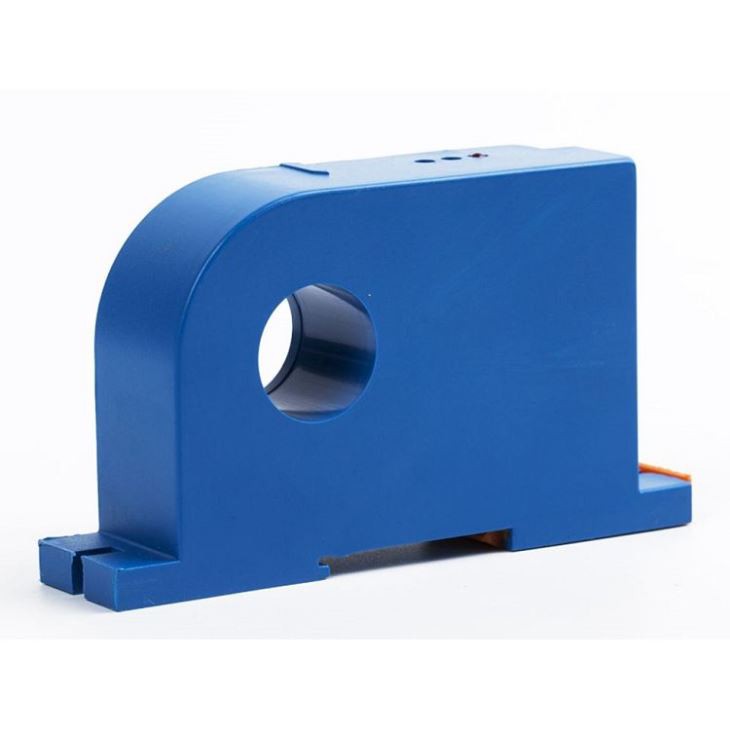

WBI022F21 (sensore di corrente a effetto Hall 0-5V Out) adotta il principio dell'induzione elettromagnetica e dell'effetto Hall per misurare la corrente CA e CC della rete elettrica in tempo reale.
Istruzioni per l'uso
1. Collegare i terminali della fonte di alimentazione, rispettivamente in uscita e correttamente, non effettuare mai collegamenti errati per la corrente CC.
2. La temperatura del conduttore primario non deve superare i 100 ° C.
3. Per ottenere il miglior accoppiamento magnetico, gli avvolgimenti primari devono essere avvolti sul bordo superiore del dispositivo.
Applicazioni:
Adatto per la misurazione della corrente,
Monitoraggio e controllo automatici,
Rilevamento e modulazione del segnale elettrico,
Acquisizione dei dati.
Etichetta sexy: Sensore di corrente a effetto hall 0-5V in uscita, Cina, fornitori, fabbrica, prezzo
Dati tecnici chiave:
Ingresso nominale | 20 A, 30 A, 40 A, 50 A, 70 A, 90 A, 100 A CA. |
Segnali di uscita | 0-20 mA, 4-20 mA CC |
Classe di precisione | 1.0 |
Tempo di risposta | 300 ms |
Intervallo di frequenze | 25 Hz ～ 5 kHz |
Corrente statica | 30mA |
Alimentazione elettrica | +12 V, +15 V, +24 V CC |
Tensione di isolamento | ≥2500Vdc, per 1 minuto |
Ondulazione in uscita | ＜ 6mV |
Deriva termica | 600 ppm / ° C |
Temperatura ambiente | -25℃～+50℃ |
Tipo di montaggio | Montaggio su guida DIN da 35 mm o montaggio a vite |
Materiale delle coperture | ABS (secondo UL94V-0) |
Protezione del guscio | IP20 |
Tipo di conchiglia | con apertura Ф20mm |
Peso | 120g |
Sensore di corrente ad effetto hall | I022F21 | I024F21 |
Tipo di output | Tensione continua | Corrente continua |
Segnali di uscita | 0-5 V, 0-10 V, 1-5 V CC | 0-20 mA, 4-20 mA CC |
Capacità di carico | 5mA | 300Ω |
