Sensore di corrente ad effetto Hall in modalità ad anello chiuso ad alta precisione

Il sensore di corrente WBI023TK03-40 è un dispositivo a circuito chiuso basato sul principio di misurazione dell'effetto Hall e sul metodo del bilanciamento nullo, con isolamento galvanico tra circuito primario e secondario.

Invia la tua richiesta

Descrizione

Parametri tecnici

Il sensore di corrente WBI023TK03-40 è un dispositivo a circuito chiuso basato sul principio di misurazione dell'effetto Hall e sul metodo del bilanciamento nullo, con un isolamento galvanico tra il circuito primario e quello secondario, la dimensione del primario non influisce sulla precisione del test, indipendentemente dal posizione del primario nel foro del sensore di corrente. Può realmente misurare una risoluzione 1000:1 e viene utilizzato per la misurazione di precisione di corrente continua, alternata e pulsata.

Dati elettrici (Ta=25 gradi ±5 gradi)

Parametro/Tipo	WBI023TK03-40	Unità
Ingresso nominale Ipn)	10-1000	A
Intervallo di misura (Ip)	2000	A
Resistore della bobina	@ 85 gradi ;47	Ω
Misurare la resistenza	con±15 V,@±1000Amax,0(min),20(max)	Ω
	with±15V,@±1200Amax,0(min),7.5(max)	Ω
	con±24 V,@±1000Amax,0(min),65(max)	Ω
	with±24V,@±2000Amax,0(min),7.5(max)	Ω
Rapporto di giri (Np/Ns)	1:5000	T
Potenza nominale (Isn)	2±0,1% FS(10A), 200±0,1% FS(1000A)	mA
Tensione di alimentazione	±15-± 24	V
Consumo di energia	Inferiore o uguale a 20 più IpX(Np/Ns)	mamma
Scostamento zero	@Ip{{0}}, Inferiore o uguale a ±0,2	mamma
Deriva compensata	@ {{0}} grado -85 grado, inferiore o uguale a ±0,5	mamma

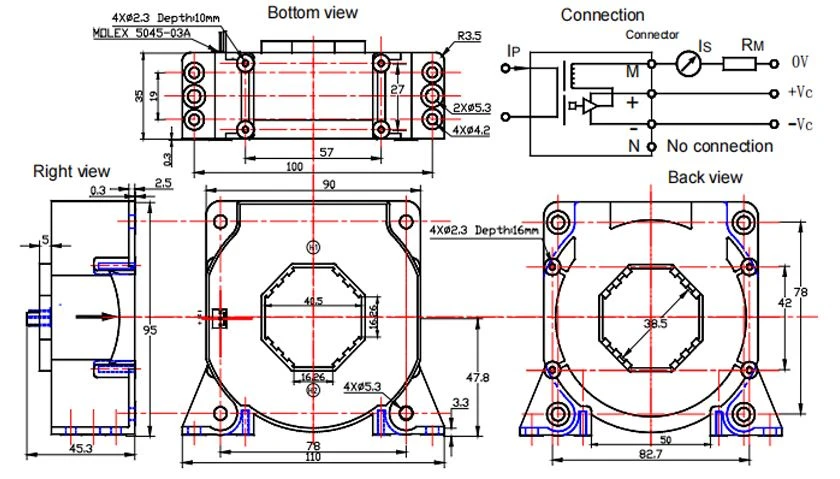

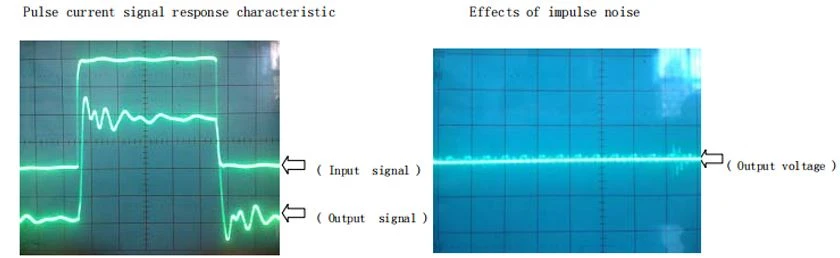

Tempo di risposta	@100A/μS,10% -90% ,<1	µs
Linearità	@Ip{{0}} ±Ipn, inferiore o uguale a 0,05	per cento FS
Isolamento galvanico	a 50 Hz, CA, 1 minuto,6	KV
Di/dt seguito accuratamente	＞100	A/µs
Larghezza di banda	@ -3dB,CC…150	Khz
